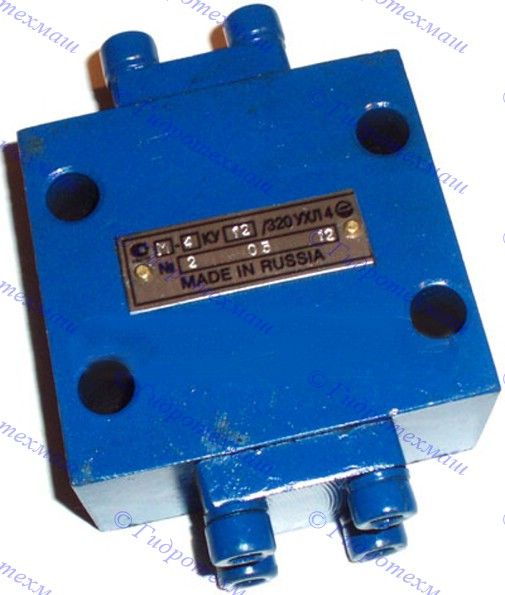

Гидрозамки односторонние типа КУ предназначены для свободного пропускания рабочей жидкости в одном (прямом) направлении, а проход жидкости в противоположном направлении возможен только после принудительного открывания запорного элемента управления, встроенного в гидрозамок.

Односторонние гидрозамки Т(М)-КУ.../320 применяются в гидроприводах прессов, токарных полуавтоматов, алмазно-расточных станков и т.д. Гидрозамки работают на минеральных маслах кинематической вязкостью от 10 до 400 сСт при температуре масла от 10 до 70°C, температура окружающей среды от 1 до 55°C.

В гидрозамках Т(М)-1КУ и Т(М)-3КУ наличие разгрузочного клаан позволяет более плавно разгрузить гидросистему и пользоваться для этой цели низким давлением управления.

Если быстрая разгрузка системы не ухудшает работу гидравлической машины (или является необходимой), причем установка специальной насосной станции низкого давления для управления клапаном является нежелательной, то можно применять гидрозамки Т(М)-2КУ и Т(М)-4КУ.

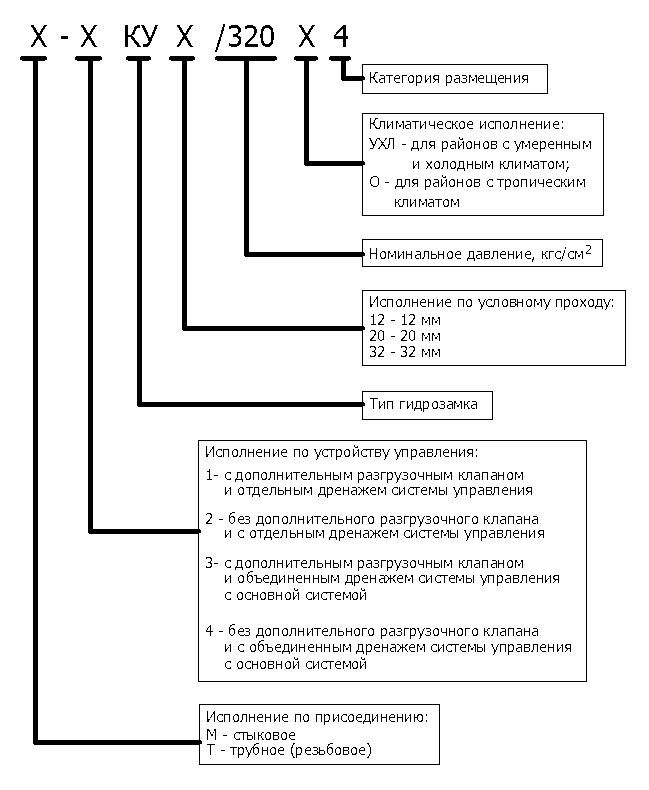

  • Структура условного обозначения:

  • Основные технические характеристики

Марка гидрозамкаУсловный проход, ммДавление нагнетания, МПаРасход рабочей жидкости, л/минВес, кгГабаритные размеры, мм
ном.макс.
М-1КУ 12/320123235402,6120x85x42
М-2КУ 12/320123235402,6120x85x42
М-3КУ 12/320123235402,6120x85x42
М-4КУ 12/320123235402,6120x85x42
Т-1КУ 12/320123235402,6120x85x42
Т-2КУ 12/320123235402,6120x85x42
Т-3КУ 12/320123235402,6120x85x42
Т-4КУ 12/320123235402,6120x85x42
М-1КУ 20/3202032351008,9190x124x75
М-2КУ 20/3202032351008,9190x124x75
М-3КУ 20/3202032351003,9140x100x57
М-4КУ 20/3202032351003,9140x100x57
Т-1КУ 20/3202032351008,9190x124x75
Т-2КУ 20/3202032351008,9190x124x75
Т-3КУ 20/3202032351003,9140x100x57
Т-4КУ 20/3202032351003,9140x100x57
М-1КУ 32/3203232352508,4190x124x75
М-2КУ 32/3203232352508,4190x124x75
М-3КУ 32/3203232352508,4180x124x75
М-4КУ 32/3203232352508,4180x124x75
Т-1КУ 32/3203232352508,4190x124x75
Т-2КУ 32/3203232352508,4190x124x75
Т-3КУ 32/3203232352508,4180x124x75
Т-4КУ 32/3203232352508,4180x124x75

Пример условного обозначения гидрозамка одностороннего стыкового присоединения, с условным проходом 20 мм, с дополнительным разгрузочным клапаном и объединенным дренажем системы управления с основной системой:

Гидрозамок односторонний М-3КУ 20/320
