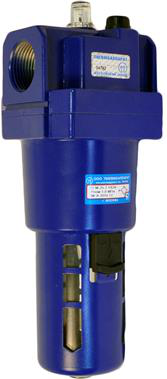

Маслораспылители типа П-М

• Сжатый воздух подводится к входному отверстию «ВХ» в корпусе и, огибая эластичную шторку, проходит к выходному отверстию.
• Масло из стакана подается по трубке под прозрачный колпачок благодаря перепаду давления на входе и выходе из маслораспылителя, откуда распыляется в выходном потоке сжатого воздуха.

• Дроссель, расположенный на корпусе маслораспылителя, позволяет настраивать подачу масла в пределах заданного диапазона.

• Маслораспылители следует заправлять минеральным маслом вязкостью не более 35 мм²/с при температуре 50°С, очищенным не грубее 14 класса чистоты по ГОСТ 17216.
• Заправка осуществляется при отсутствии давления в резервуаре через резьбовое отверстие, закрываемое пробкой.

• В металлическом кожухе, защищающем прозрачный стакан маслораспылителя, имеются прорези для наблюдения за уровнем масла.
• Уровень смазочного материала должен находиться между красными рисками.

• Маслораспылители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении, резервуаром вниз, непосредственно на трубопроводе.
• При монтаже стрелка на корпусе должна совпадать с направлением движения потока воздуха.

При эксплуатации маслораспылителя необходимо:

• Следить за уровнем масла в резервуаре и своевременно его доливать.
• Контролировать величину подачи масла в пневмосистему, так как увеличение содержания масла в сжатом воздухе ведет к повышенному расходу и загрязнению окружающей среды.
• Удалять загрязнения из резервуара продувкой или промывкой теплой мыльной водой или керосином.
