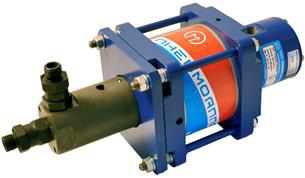

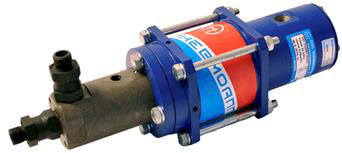

Гидропневматические насосы НП 1/320М, НП 1/500М, НП 1/1000М, НП 8/250М
Назначение
Насосы с рабочим объемом 1,5 и 7,6 см³ предназначены для:
- Нагнетания масла в гидравлические объемы гидропредохранителей.
- Защиты от перегрузки кривошипных прессов.
- Создания и поддержания установленного давления в системах.
Присоединение
- К3/8” – для пневмодвигателя.
- М16х1,5 – для гидроклапанов (всасывающих и нагнетающих) насоса НП1.
Рабочая среда
Пневмодвигатель:
- Сжатый воздух с давлением 0,1…0,4 МПа.
- Очищенный не грубее 10 класса загрязненности по ГОСТ 17433.
- Содержит распыленное масло вязкостью 10…35 мм²/с при температуре 50°С.
Гидроцилиндр:
- Отфильтрованное минеральное масло вязкостью от 17 до 213 мм²/с.
- Номинальная тонкость фильтрации не грубее 13 класса чистоты по ГОСТ 17216.
- Температура масла от 10º до 50ºС.
Климатическое исполнение
- УХЛ и О.
- Категория размещения 4 по ГОСТ 15150.
- Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
- Сжатый воздух подается к отверстию К3/8" пневмодвигателя.
- Дренажное отверстие К1/8" служит для сбора утечек масла через уплотнение плунжера.
- Насос будет работать при заданном давлении жидкости до достижения равновесия сил от давления сжатого воздуха на поршень и жидкости на плунжер.
- Для сохранения гидравлического давления насос запускается через входной вентиль на трубопроводе подвода воздуха.
- Насос поддерживает заданное давление автоматически, даже при наличии утечек в гидросистеме, при условии, что утечки не превышают производительность насоса на данном давлении.
- На нижнем торце гидроцилиндра предусмотрены 4 отверстия М6 для крепления насосов.
- Резервуар должен быть как можно ближе к насосу и обеспечивать напор в гидравлическом цилиндре.
- Если длина труб, соединяющих резервуар с насосом, составляет около 0,8 м, внутренний диаметр труб должен быть не менее 15 мм. При большей длине предпочтительно, чтобы внутренний диаметр был не менее 20 мм.
- Сечение трубопровода питания насоса сжатым воздухом должно быть достаточным для избежания потери расхода воздуха.
- Если длина трубопровода не превышает 3 м, внутренний диаметр труб должен быть не менее 12 мм.
- При подсоединении воздушного трубопровода пневматическая часть насоса может быть развернута на любой угол относительно гидравлической части.
