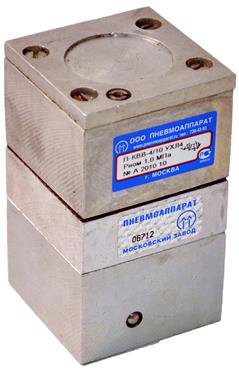

Пневмоклапан выдержки времени П-КВВ 4/10
Назначение
- Пневмоклапан выдержки времени с условным проходом (Ду) 4 мм предназначен для регулирования величины времени выдержки между входными и выходными сигналами в пневматических системах управления.
Присоединение
- Резьбовые отверстия в корпусе пневмоклапана К1/8”.
Рабочая среда
- Сжатый воздух с давлением от 0,25 МПа до 1,0 МПа, очищенный не грубее 6…8 классов загрязненности по ГОСТ 17433.
- Содержит распыленное масло вязкостью 10…35 мм²/с при температуре +50ºС с концентрацией 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449.
Климатическое исполнение
- УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость
- Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
Конструкция
- Пневмоклапан выдержки времени представляет собой конструктивно связанные двухпозиционный трехлинейный пневмораспределитель и пневмодроссель регулируемый с обратным клапаном, скомпонованные в корпусных деталях.
Подключение и управление
- Питание пневмоклапана подается к отверстию (1).
- Выход (2) сообщается с атмосферой.
- Управляющий сигнал подается к отверстию (12) и поступает через регулируемый дроссель в полость управления пневмораспределителя.
Работа
- При увеличении давления в полости до определенной величины толкатель перемещается вниз, отсекая выход (2) от атмосферы, и клапан открывает проход сжатому воздуху из канала питания (1) к выходному отверстию (2).
- При снятии управляющего сигнала полость управления соединяется с атмосферой, а клапан и толкатель возвращаются в исходное положение.
- Изменение выдержки времени достигается регулировкой дросселя. Для получения времени выдержки, превышающей технические параметры изделия, к отверстию с маркировкой (0) присоединяется дополнительная емкость.
Установка
- Пневмоклапан устанавливается на обработанную поверхность в любом пространственном положении и крепится двумя винтами М5.
- Подсоединение к пневмосистеме осуществляется тремя резьбовыми отверстиями К1/8”.
Маркировка
- Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.
