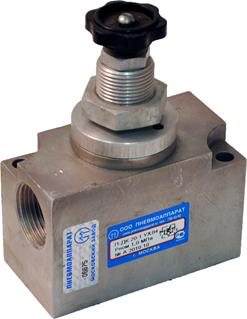

Пневмодроссели с обратным клапаном П-ДК-4-1, П-ДК-4-2, П-ДК-6-1, П-ДК-6-2, П-ДК-10-1, П-ДК-10-2, П-ДК-16-1, П-ДК-16-2, П-ДК-20-1, П-ДК-20-2
Назначение
Пневмодроссели с обратным клапаном с условным проходом (Ду) 4, 6, 10, 16, 20 мм предназначены для:
- Регулирования расхода сжатого воздуха.
- Обеспечения свободного прохода сжатого воздуха в обратном направлении в пневмоприводах различного назначения.
Присоединение
- Резьбовые отверстия в корпусе пневмодросселя.
Рабочая среда
- Сжатый воздух с давлением от 0,1 МПа до 1,0 МПа.
- Очищенный не грубее 10 класса загрязненности по ГОСТ 17433.
Климатическое исполнение
- УХЛ и О.
- Категория размещения 4 по ГОСТ 15150.
- Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
- Сжатый воздух подводится к отверстию, промаркированному цифрой «1».
- Манжета прижимается к седлу давлением воздуха, и поток воздуха проходит к отверстию, промаркированному цифрой «2», через кольцевой зазор, образованный конусом дросселя и седлом.
- Седло поджато к корпусу пружиной.
- Настройка пневмодросселя на определенный расход производится вращением регулировочной ручки, положение которой можно фиксировать гайкой.
- При изменении направления потока сжатого воздуха манжета отходит от седла в корпусе, обеспечивая свободный проход сжатого воздуха в обратном направлении.
- Пневмодроссель монтируют непосредственно на трубопроводе в любом пространственном положении при помощи двух присоединительных резьбовых отверстий.
- Также возможен монтаж на панели с использованием соответствующей гайки или двух отверстий d1, выполненных в корпусе П-ДК-4(-6).
- Стрелка на корпусе пневмодросселя указывает направление потока сжатого воздуха, при котором обратный клапан закрыт и воздух проходит через дроссельное отверстие.
- Стрелка на регулировочной ручке указывает направление вращения ручки, соответствующее уменьшению расхода воздуха.
