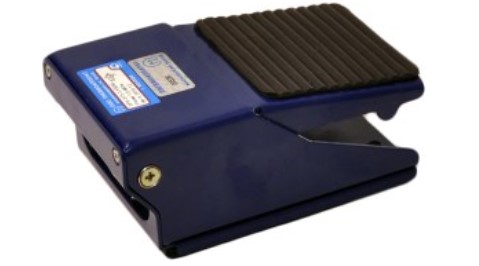

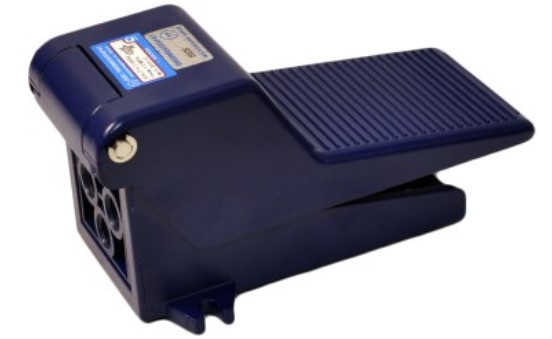

Распределители 3-х- (3Р-6-273-3) и 5-и линейные (5Р-6-273-3)
Общие характеристики
- Условный проход (Ду): 6 мм
- Тип: двухпозиционные с ножным управлением и пружинным возвратом (пневмопедаль)
- Назначение: Изменение направления потока сжатого воздуха в пневмоприводах различного назначения.
Конструкция
- Распределительное устройство: цилиндрический золотник
- Присоединение: резьбовые отверстия в корпусе распределителя
Рабочая среда
- Тип: сжатый воздух
- Очистка: не грубее 10 класса загрязненности по ГОСТ 17433
- Содержит: распыленное масло вязкостью от 10 до 35 мм²/с (сСт) при температуре 50°С
Климатическое исполнение
- Тип: УХЛ и О
- Категория размещения: 4 по ГОСТ 15150
Работа распределительного органа
Тип: цилиндрический золотник с эластичными уплотнениями, размещенный в корпусе с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний.
- Работа трехлинейного пневмораспределителя:
Исходное положение:
Канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3).
Рекомендация: Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить пневмоглушитель типа 2113-04 в канал (3).
- Работа пятилинейного пневмораспределителя:
Исходное положение:
Канал питания (1) соединен с выходным каналом (2), выходной канал (4) соединен с атмосферным каналом (5), а канал (3) отсечен.
Маркировка
Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.
Перемещение золотника
Перемещение золотника в крайнее положение осуществляется нажатием на толкатель распределителя нажимной крышкой педали.
Для пневмораспределителя 5Р-6-273-3:
- Канал (1) соединяется с каналом (4), а канал (2) – с атмосферным каналом (3), канал (5) отсечен.
Для пневмораспределителя 3Р-6-273-3:
- Канал питания (1) соединяется с выходным каналом (2), а атмосферный канал (3) отсечен.
Возврат золотника
- При снятии усилия золотник возвращается в исходное положение под действием пружины.
Монтаж
- Пневмораспределители устанавливаются в горизонтальном положении.
