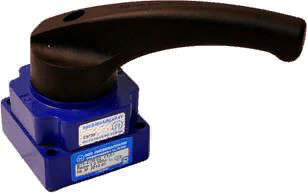

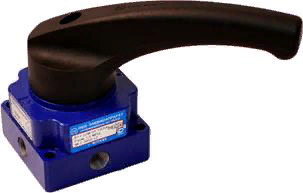

Распределители 4-х линейные крановые В73-22М-01, В73-22М-02, В73-23М-01, В73-23М-02, В73-24М-01, В73-24М-02
Общие характеристики
- Условный проход (Ду): 6; 10; 16 мм
- Тип: двухпозиционные с ручным управлением
- Назначение: Изменение направления потоков сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства
- Тип золотника: плоский золотник
Присоединение:
G1/4
G3/8
G1/2 - Резьбовые отверстия в плите (трубы в стороны или вниз)
Рабочая среда
- Тип: сжатый воздух
- Очистка: не грубее 10 класса загрязненности по ГОСТ 17433
- Содержит: распыленное масло вязкостью от 10 до 35 мм²/с (сСт) при температуре 50°С
Климатическое исполнение
- Тип: УХЛ и О
- Категория размещения: 4 по ГОСТ 15150
Виброустойчивость
- Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.
Работа распределительного органа
- Тип: плоский притертый золотник с отверстиями и каналами для прохода сжатого воздуха.
- Поворот золотника: производится рукояткой.
- Фиксация положения: осуществляется с помощью подпружиненного шарика.
- Золотник пружиной и давлением сжатого воздуха прижат к плите, в которой выполнены каналы:
(1) - питания
(2) и (4) - выходные
(3) - атмосферный - Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.
Положения золотника
- Два положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или атмосферным каналом (3) в соответствии с условным графическим обозначением распределителя.
Рекомендации
- Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель типа 2113.
Монтаж
- Пневмораспределители могут быть установлены в любом пространственном положении и крепятся четырьмя винтами М6.
Подробные технические характеристики в формате PDF
