Распределители 5-и линейные 5Р-4-252-3, 5Р-4-253-3, 5Р-6-252-3, 5Р-6-253-3, 5Р-10-252-3, 5Р-10-253-3, 5Р-16-252-3, 5Р-16-253-3, 5Р-4-262-3, 5Р-4-263-3, 5Р-6-262-3, 5Р-6-263-3, 5Р-10-262-3, 5Р-10-263-3, 5Р-16-262-3, 5Р-16-263-3
Общие характеристики
- Условный проход (Ду): 4; 6; 10 и 16 мм
- Тип: двухпозиционные с ручным управлением
- Возврат: пружинный или ручной
- Назначение: Изменение направления потоков сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства
- Тип золотника: цилиндрический золотник
- Присоединение: резьбовые отверстия в корпусе распределителя
Рабочая среда
- Тип: сжатый воздух
- Очистка: не грубее 10 класса загрязненности по ГОСТ 17433
- Содержит: распыленное масло вязкостью от 10 до 35 мм²/с (сСт) при температуре 50°С
Климатическое исполнение
- Тип: УХЛ и О
- Категория размещения: 4 по ГОСТ 15150
Работа распределительного органа
- Тип: цилиндрический золотник с эластичными уплотнениями, размещенный в корпусе с каналами и резьбовыми отверстиями для подсоединения внешних пневмолиний.
- Исходное положение:
Канал питания (1) соединен с выходным каналом (2).
Выходной канал (4) соединен с атмосферным каналом (5).
Канал (3) отсечен. - Маркировка: Цифры в скобках соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.
Положения золотника
- Золотник может занимать одно из двух крайних положений при воздействии на кнопку (или рычаг).
- В исходное положение золотник возвращается и удерживается при помощи пружины (для схемного исполнения 253 и 263) или фиксируется в каждой позиции (для схемного исполнения 252 и 262).
- При перемещении золотника в другое крайнее положение:
Канал питания (1) соединяется с выходным каналом (4).
Канал (2) соединяется с атмосферным каналом (3).
Канал (5) отсечен.
Исполнения по виду управления

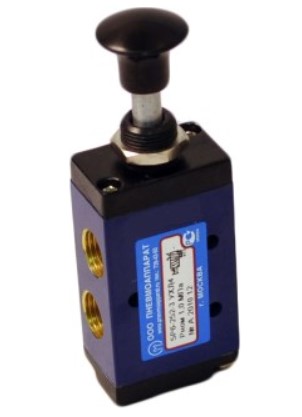

- Кнопка (красного или черного цвета)

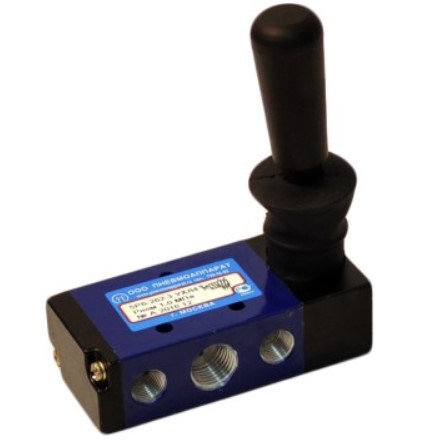

- Рычаг
Рекомендации
- Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.
Монтаж
- Пневмораспределители могут быть установлены в любом пространственном положении и крепятся винтами через отверстия в корпусе.
- Для распределителей схемного исполнения 252 и 253 возможна установка на лицевой поверхности щита управления через отверстия диаметром 14,5 мм с помощью гайки М14х1 (при этом кнопка перед установкой должна быть вывернута).
Подробные технические характеристики в формате PDF
