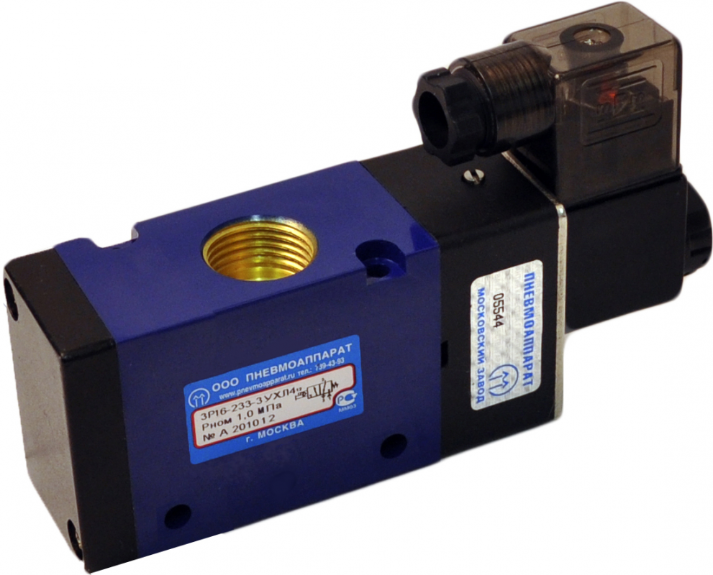

Распределители с односторонним электропневматическим управлением типа 3Р-4-233-3; 3Р-6-233-3; 3Р-10-233-3; 3Р-16-233-3
Двухпозиционные распределители с односторонним электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в системах пневмопривода различного назначения. Варианты управляемых режимов включают пружинный или пневматический возврат к исходной позиции.
Основные характеристики
- конструкция распределительного устройства: цилиндрический золотник;
- присоединение резьбовое:
3Р-4(6; 10; 16)… отв. G1/8"; G1/4"; G3/8"; G1/2" - условный проход (Ду) 4; 6; 10; 16 мм.
- номинальное напряжение питания, В:
постоянного тока: 12; 24; 48; 110;
переменного тока частотой 50Гц: 24; 36; 48; 110; 220. - рабочая среда: очищенный сжатый воздух, не грубее 10 класса загрязненности по ГОСТ 17433, содержит распыленное масло вязкостью от 10 до 35 мм²/с (сСт) при температуре воздуха до 50°C
Климатические стандарты и защита от шума
- Исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
- Защита от шума: рекомендуется установка пневмоглушителя типа 2113 в канал сброса воздуха для снижения уровня шума
Управление и схема работы
- Тип управления: электромагнитный клапан-пилот, подключаемый через электроконтактный разъем
- Дополнительные функции: устройство для ручного дублирования электрического сигнала
- Защита электромагнита: оболочка катушки пилота с классом IP65 по ГОСТ 14254
- Рабочий принцип: при подаче электрического сигнала срабатывает клапан-пилот, в результате чего золотник перемещается в крайнее положение, переключая соединения каналов
Структура и монтаж
- Цилиндрический золотник: расположен внутри корпуса с каналами и резьбовыми отверстиями для подключения
- Пусковое действие: подача электрического сигнала (напряжение и ток указываются по таблице «Техническая характеристика») активирует клапан-пилот
- Окончательное положение: золотник занимает положение, связанное с выполнением команды, соединяя соответствующие каналы с атмосферой или каналом питания
Варианты исполнения и закрепление
- Конфигурации: в исполнениях нормально-закрытого (НЗ) – канал питания отсечен от выхода, и нормально-открытого (НО) – канал питания соединен с выходным, атмосферное отсечено
- Управление положением:
- В исходном состоянии пружина удерживает золотник
- При сработке клапана-пилота (через подачу электрического сигнала), золотник перемещается, переключая соединения
- После снятия сигнала, он возвращается в исходное положение - Крепление: осуществляется двумя винтами через монтажные отверстия корпуса
