Трёхлинейные сдвоенные распределители У7126Б-1, У7126Б-2, У7126Б-3
Распределители У7126Б-1(-2; -3) с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированным управлением предназначены для автоматизации управления кузнечно-прессовым оборудованием и другими промышленными машинами.
Модели и комплектация
- Основные модели: У7126Б-1, У7126Б-2, У7126Б-3
- Особенности комплектации:

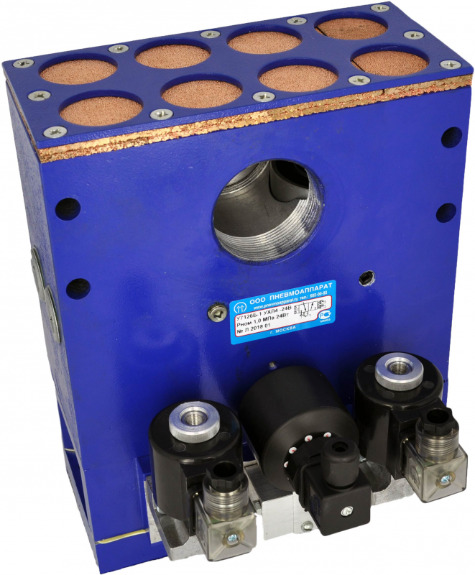

- У7126Б-1: с пневмоклапаном «И» и реле давления

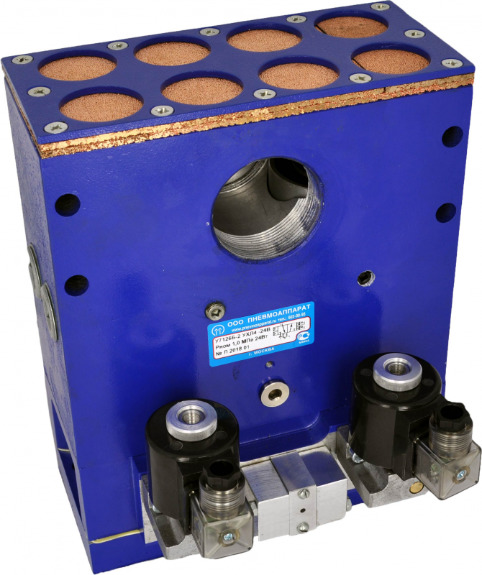

- У7126Б-2: с пневмоклапаном «И» без реле давления
- У7126Б-3: без пневмоклапана «И» и реле давления
Конструкция и технические характеристики
- Тип устройства: клапанный
- Присоединение: резьбовые отверстия «Вход»/«Выход»:
У7122Б-1(-2;-3) G1 1/2” / G2” - Защита и устойчивость: виброустойчивость и вибропрочность III степени по ГОСТ 28988
- Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
Установка и монтаж
- Могут устанавливаться на обработанную поверхность в любом положении
- Крепятся четырьмя винтами через предусмотренные отверстия в корпусе или в основании устройства
Особенности функционирования
- Вместо традиционной системы электрического индикатора блокировки установлен пневматический клапан «И» и реле давления с переключающим контактом
- Электрическая цепь пресса подключается через розетку по DIN 43650, обеспечивая защиту IP65
- Оборудование подготовлено для надежной работы при различных условиях эксплуатации
