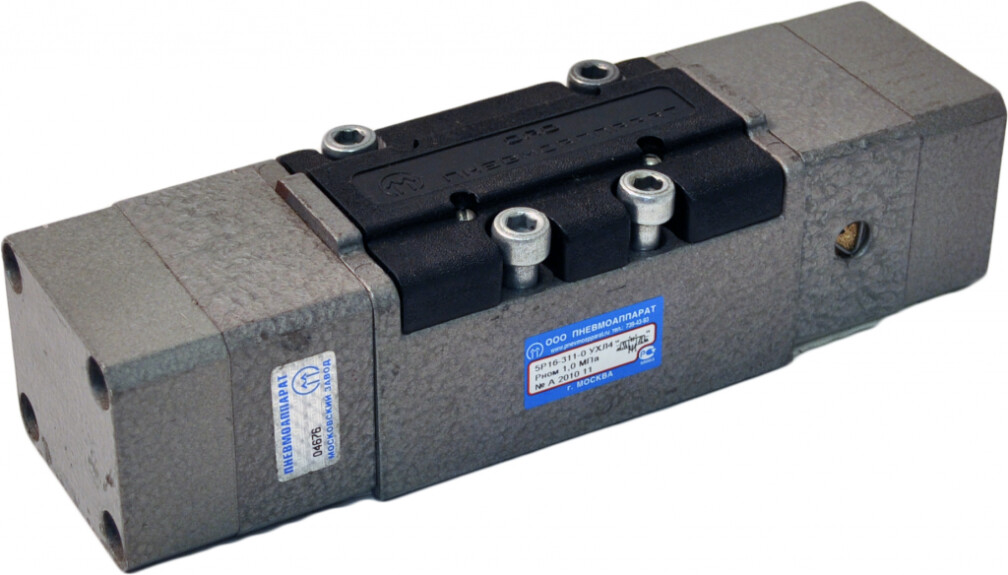

Пневмораспределители 5Р-16-311-0, 5Р-16-312-0
Распределители серии 5Р предназначены для изменения направления потоков сжатого воздуха в пневматических системах различного назначения. Они позволяют легко управлять воздушными потоками и обеспечивают возврат в исходное положение с помощью пружин.
Основные характеристики
Количество линий: 5 (Ду 10 и 16 мм)
Тип управления: двухстороннее пневматическое, с пружинным возвратом
Совместимость: стыковая поверхность соответствует стандарту **ISO 5599/1 (размер 3)**
Конструкция: цилиндрический золотник с эластичными уплотнениями внутри корпуса
Присоединение и подключение
- Соединения:
- Без монтажной плиты (стандартное стыковое соединение)
- Возможна комплектация с монтажной плитой и резьбовыми отверстиями К3/8” или К1/2” для дополнительного монтажа и подключения - Варианты расположения:
1. Боковое (трубы в стороны)
2. Нижнее (трубы вниз)
3. Батарейное монтажное исполнение (трубы вниз)
Рабочие параметры
- Рабочая среда:
- Сжатый, очищенный воздух, не грубее 10-го класса загрязненности по ГОСТ 17433
- Вязкость масла — от 10 до 35 мм²/с (сСт)
- Температура — до +50°C - Климатические исполнения:
- УХЛ и О, категория размещения 4 по ГОСТ 15150 - Виброустойчивость: соответствует II степени жесткости по ГОСТ 28988
Конструкция и внутренние элементы
- Золотник: цилиндрический, с эластичными уплотнениями, размещен внутри корпуса
- Корпус: уплотняется специальными прокладками с канавками и отверстиями
- Пазы: на нижней части корпуса для подключения сжатого воздуха, разделены по функциям:
- (2) и (4) — выходные отверстия
- (3) и (5) — атмосферные отверстия
- (1) — питание
- (12) и (14) — управление
Обозначения в скобках соответствуют маркировке каналов и схеме уравнения.
Функциональная схема работы
- Положение по умолчанию:
- Все линии перекрыты (схема 311) — золотник находится в центральной позиции под действием пружины
- Работа при подаче давления на управление:
- Канал (12):
- Золотник перемещается в крайнее левое положение
- Канал (1) соединяется с выходом (2)
- Канал (4) — с атмосферой (5)
- Канал (3) — отсечен
- Канал (14):
- Золотник переходит в противоположное крайнее положение
- Канал (1) — соединяется с (4)
- (2) — с атмосферой (3)
- (5) — отсечён
- Автоматическое возврат:
- После снятия давления управление — пружина возвращает золотник в центральную позицию (схема 312), где все линии перекрыты или соединены с атмосферой
Монтаж
Распределители крепятся к монтажным плитам четырьмя винтами через специально предусмотренные отверстия в корпусе.
Подробные технические характеристики в формате PDF
